- 聯(lián)系我們騰龍國際公司上分電話19948836669(首頁)
- 聯(lián)系人：郭總
- 手機(jī)：13861192895
- 地址：江蘇省常州市新北區(qū)漢江路392號
- 13861192895
-
一、產(chǎn)品介紹
JM高模量劑是基于高分子材料復(fù)合改性技術(shù)、在國家項目支持下開發(fā)的提升瀝青路面承載能力的改性材料，可使普通瀝青混凝土動穩(wěn)定度達(dá)到10000次/mm以上，滿足國內(nèi)外高模量瀝青混凝土技術(shù)體系。
2007年正式推出以來，JM高模量劑在全國20多個省市100多個項目中得到應(yīng)用。
二、適用場合及特點
重載交通瀝青路面，大幅提升路面承載能力和使用壽命
城市道路交叉口、公交車道及停車場站等車轍易發(fā)處
貨運道路、長大坡段、貨車道路面車轍專項防治等
替代傳統(tǒng)SBS瀝青改性技術(shù)，同等指標(biāo)下成本降低約30%
三、性能指標(biāo)與技術(shù)優(yōu)勢
1、性能指標(biāo)

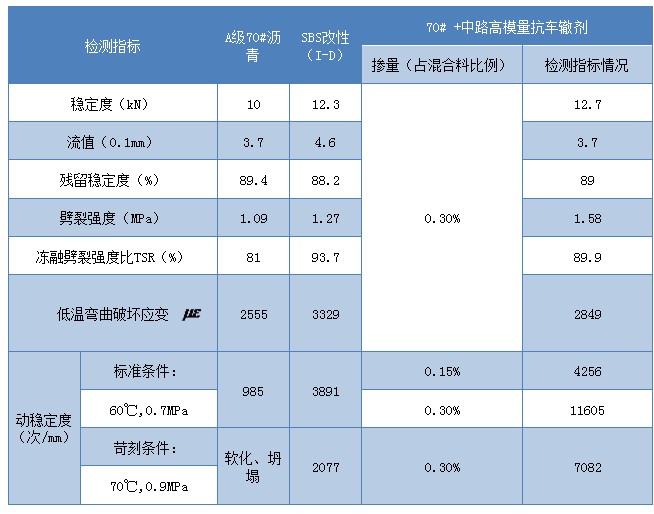

不同瀝青方案的瀝青混合料性能對比
（說明：AC-13C）
抗車轍劑介紹：
中國高等級公路的發(fā)展速度及經(jīng)濟(jì)投入在世界上首屈一指，但多數(shù)高速公路的使用年限卻只有3、4年，有的甚至未過一年就出現(xiàn)了嚴(yán)重破損，使得國家在人力、物力上的投入過大。在瀝青路面的主要病害中，車轍現(xiàn)象尤其普遍，對于路面的損壞也最嚴(yán)重，大大提高路面的修復(fù)費用。 車轍問題通常在第1個夏季的高溫期就會出現(xiàn)，有的路面車轍深度為10~50mm，有的甚至達(dá)100mm以上，使路面平整度變差，并很快出現(xiàn)網(wǎng)裂、坑洞、坑槽等病害。江蘇巨貿(mào)新材料科技有限公司聯(lián)合國內(nèi)相關(guān)科研院所開發(fā)的JM抗車轍劑，為解決瀝青路面的車轍現(xiàn)象提供了有效實用和較為經(jīng)濟(jì)的手段。
一、JM高模量劑的基本性能

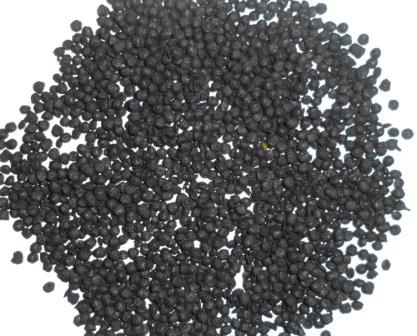

JM高模量劑呈深色、固體、顆粒狀。
表1 –JM抗車轍添加劑的特性：
項目 | 指標(biāo) |
粒徑（mm） | 不大于6 mm |
密度（gr/cm3） | 0.91～1.10 gr/cm3 |
軟化點（℃） | 140 ～ 150℃ |
熔融指數(shù)(g/10min) | 7----10 |
二、JM高模量添加劑的作用機(jī)理
JM高模量添加劑通過以下四種作用來實現(xiàn)對瀝青混合料的改性：
1.嵌擠作用：添加劑微粒在施工過程中由于高溫的作用而軟化，這些微粒在碾壓過程中熱成型，相當(dāng)于具有高粘附性的單一粒徑細(xì)集料填充嵌擠到了集料骨架中的空隙，增加了瀝青混合料結(jié)構(gòu)的骨架作用，加強(qiáng)了混合料之間的相互作用力，使混合料之間更加緊密，降低了成型路面的滲透性，同時增加了瀝青混合料承受荷載的能力。
2.加筋作用：由于添加劑中聚合物形成的微結(jié)晶區(qū)具有相當(dāng)?shù)膭哦?，它在拌和過程中部分拉絲成塑料纖維，在集料骨架內(nèi)搭橋交聯(lián)而形成纖維加筋作用。由于聚合物纖維的存在，它在膠結(jié)料中形成網(wǎng)狀，加強(qiáng)了瀝青礦粉膠結(jié)料體系相互作用力和整體性。
3.膠結(jié)作用：添加劑投入瀝青混合料的拌和鍋中，在170～180℃的溫度下，首先通過與礦料干拌，使它軟化，繼續(xù)加入瀝青拌和，添加劑顆粒與瀝青形成膠結(jié)作用，使瀝青性能得到改善。提高了瀝青的軟化點；降低了對溫度的敏感性；增加了瀝青與礦料的粘附能力。
4.變形恢復(fù)作用：車轍王瀝青混合料添加劑的彈性成分在較高溫度時具有使路面的變形部分彈性恢復(fù)的功能，因而降低了成型瀝青路面的永久變形。
JM高模量添加劑經(jīng)過和混合料的拌和過程，其顆粒在熱礦料的碰撞、剪切綜合作用下，促使添加劑實現(xiàn)四種作用過程，使瀝青混合料性能發(fā)生變化，達(dá)到提高和改善。
三、JM高模量添加劑應(yīng)用范圍
高速公路、重交通道路、車輛交匯區(qū)域、機(jī)場跑道、公交車道、工業(yè)地面、集裝箱堆放場地等要求承受重載的道路和場地。
四、JM高模量瀝青添加劑用量及添加工藝
JM高模量瀝青添加劑的使用劑量為瀝青混合料的0.3～0.5％。即每噸瀝青混合料中摻3～5kg。用于道路則一般摻0.35 - 0.4％，即每噸瀝青混合料中摻3.5 - 4kg即可。交通量大，重型車輛多的用高限。特殊路段可摻0.6％以上。
JM高模量瀝青添加劑的使用工藝方便簡單，通過瀝青混合料拌和過程中直接加入：
1. 將礦料加熱到170～180℃時，將添加劑直接投入拌和鍋內(nèi)進(jìn)行干拌，拌和時間可增加2～3秒
2. 加入熱瀝青繼續(xù)攪拌，拌和時間可相對增加
3. 成品混合料的質(zhì)量控制和儲存運輸按常規(guī)的混合料進(jìn)行
五、JM高模量瀝青添加劑車轍試驗結(jié)果
項目 | 單位 | 0.6%JM瀝青添加劑+99.4%70#瀝青混合料試驗結(jié)果 | 《公路瀝青路面施工技術(shù)規(guī)程》（JTGF40-2006）的質(zhì)量要求 |
馬歇爾試驗：穩(wěn)定度 流值 | Kn mm | 15.9 2.6 | 不小于7.5 Kn 1.5-4mm |
| 高溫性能: 車轍試驗動穩(wěn)定度(60℃,0.7mpa) | 次/ mm | 8600 | 按最炎熱的地區(qū)要求不小于3000 |
| 低溫性能:彎曲試驗極限拉伸應(yīng)變(-10℃,50mm/min) | με | 3010 | 要求不小于3000 |
| 水穩(wěn)定性:浸水馬歇爾試驗48h殘留穩(wěn)定度 | % | 93.5 | 不小于80% |
| 水穩(wěn)定性:凍融劈裂試驗殘留劈裂強(qiáng)度比TSR | % | 93.7 | 不小于80% |
四種常用改性瀝青及添加JM瀝青添加劑兩種比例對抗車轍效果的影響
材料 種類 | 普通90#瀝青 | +5%SBS 改性瀝青 | +5%EVA改性瀝青 | +5%SBR改性瀝青 | 90#瀝青+0.4%高模量劑 | 90#瀝青+0.6%高模量劑 |
動穩(wěn)定度（次/mm） | 1602 | 4750 | 2493 | 3162 | 6059 | 8342 |
